支持1-4轴，兼容冲压和高低料节造系统；
专利表观结构，轴数矫捷搭配；
手控支持调式伺服参数，并可监控伺服运行状态；
支持增量和绝对值电机；
功率覆盖100W-1800W；
总线式架构。

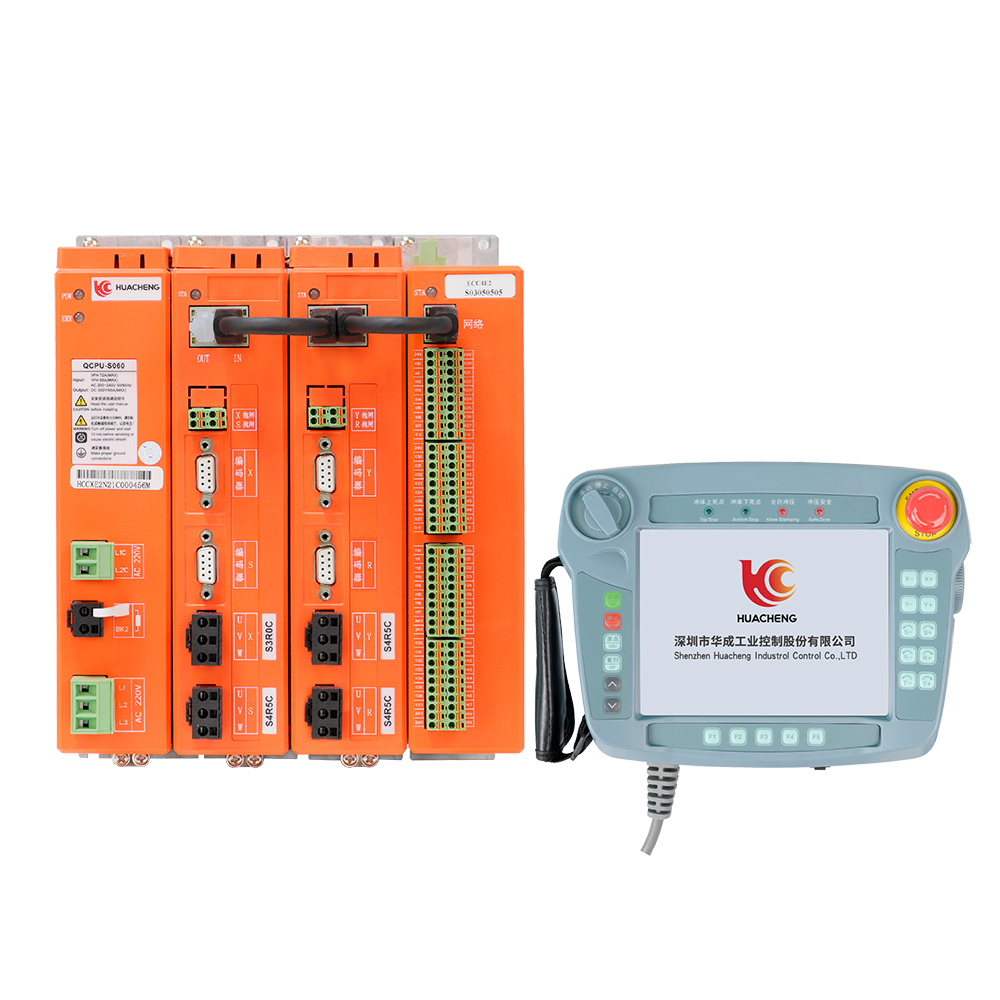

EC系列冲压机械手节造系统为摆臂旋转冲压驱控一体化机械手节造系统。
产品特点
1.支持1-4轴，兼容冲压和高低料节造系统；
2.专利表观结构，轴数矫捷搭配；
3.手控支持调式伺服参数，并可监控伺服运行状态；
4.支持增量和绝对值电机；
5.功率覆盖100W-1800W；
6.总线式架构。
把稳：用户必要自行评估IO电源是否超出标配50W，如超出，则必要自行更换大功率电源。
主控尺寸图：
装置方式 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝固定 | M5 | 8mm | 7.5kgf.cm |

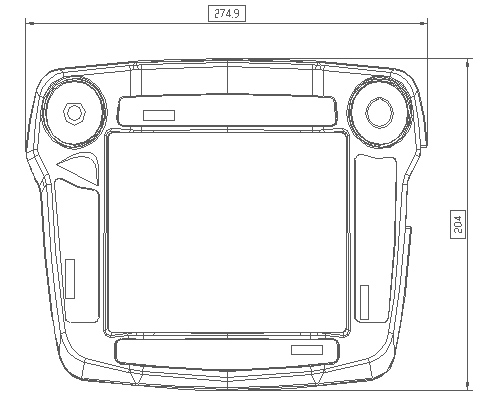

手控器尺寸图：
单路开关电源图：
装置方式 | 装置位号 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
双路开关电源图：
装置方式 | 装置位号 | 螺丝规格 | 螺丝长度(max) | 装置扭矩(max) |
螺丝固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
造动电阻尺寸图：
型号 | 25℃-40℃额定功率(W) | 表形尺寸(mm) | 阻值领域 | ||||||
电阻体 | |||||||||
A±1.0 | B±1.0 | C±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 200 | 165 | 147 | 30 | 60 | 5.6 | 45° | 119 | |
