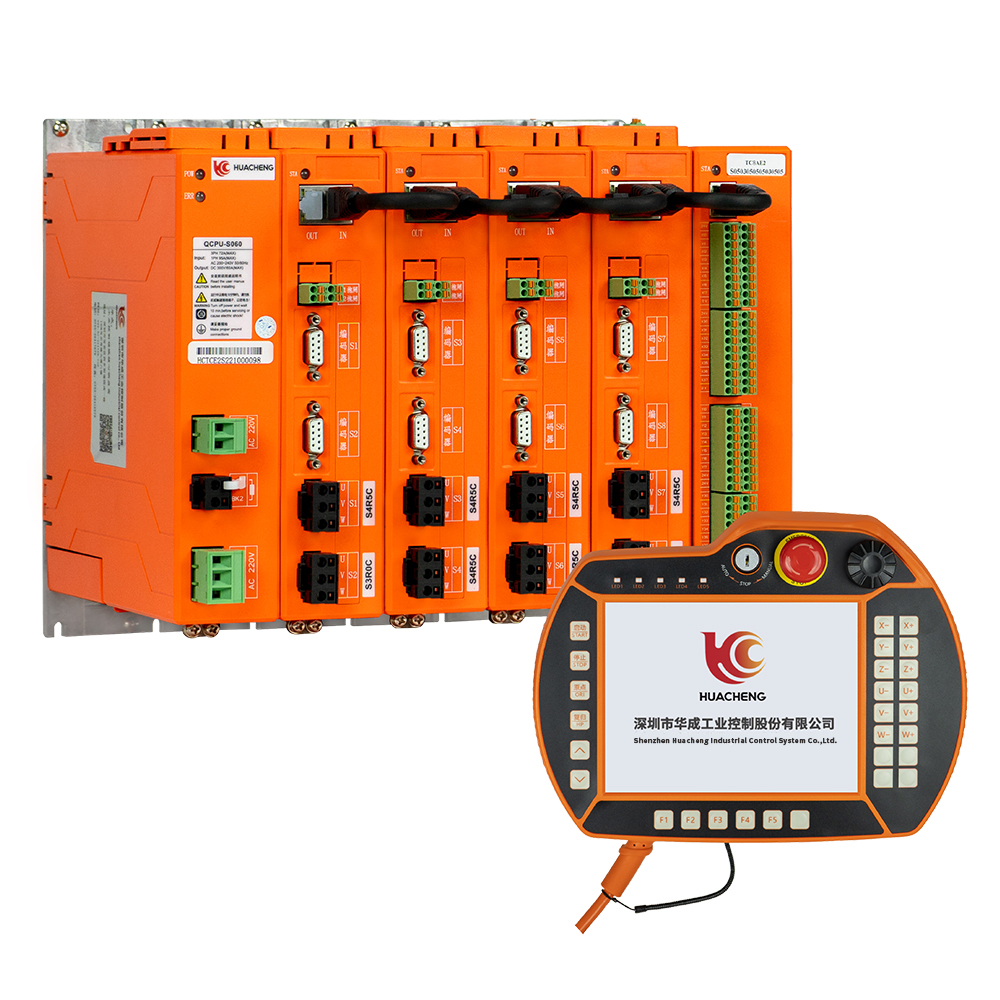

ECTC8八轴EtherCAT总线运动控制器

ECTC8八轴EtherCAT总线运动控制器

  • 通用控制系统最大支持1-16轴控制,支持三轴空间直线、空间圆弧行动;

  • 支持TCP远程通讯协议、视觉通讯协议,支持modbus RTU、modbus TCP协议;

  • 1个主程序16个子程序,支持16个子程序并行,含有富厚的行动和工艺指令,简化编程事情;

  • 拥有1路CAN口,满足多设备交互功效;

  • 支持示教器调试伺服,减少调试办法;

  • 支持外扩IO板,模拟量输入输出板;

  • 支持编码器追随;

  • 七段速度轨迹计划,伺服运动更平稳;

  • 支持任意轴绝对值或增量电机,支持长原点和短原点。

    凯发天生赢家一触即发首页工控自研EtherCAT总线运动控制器,集驱动与运动控制一体,桁架机械手控制系统为通用总线型机械手控制器,可满足自由搭配多轴运动控制。


    产品特点


    1、通用控制系统最大支持1-16轴控制,支持三轴空间直线、空间圆弧行动;

    2、支持TCP远程通讯协议、视觉通讯协议,支持modbus RTU、modbus TCP协议;

    3、1个主程序16个子程序,支持16个子程序并行,含有富厚的行动和工艺指令,简化编程事情;

    4、拥有1路CAN口,满足多设备交互功效;

    5、支持示教器调试伺服,减少调试办法;

    6、支持外扩IO板,模拟量输入输出板;

    7、支持编码器追随;

    8、七段速度轨迹计划,伺服运动更平稳;

    9、支持任意轴绝对值或增量电机,支持长原点和短原点。

    k8·凯发天生赢家·一触即发(中国区)官方网站

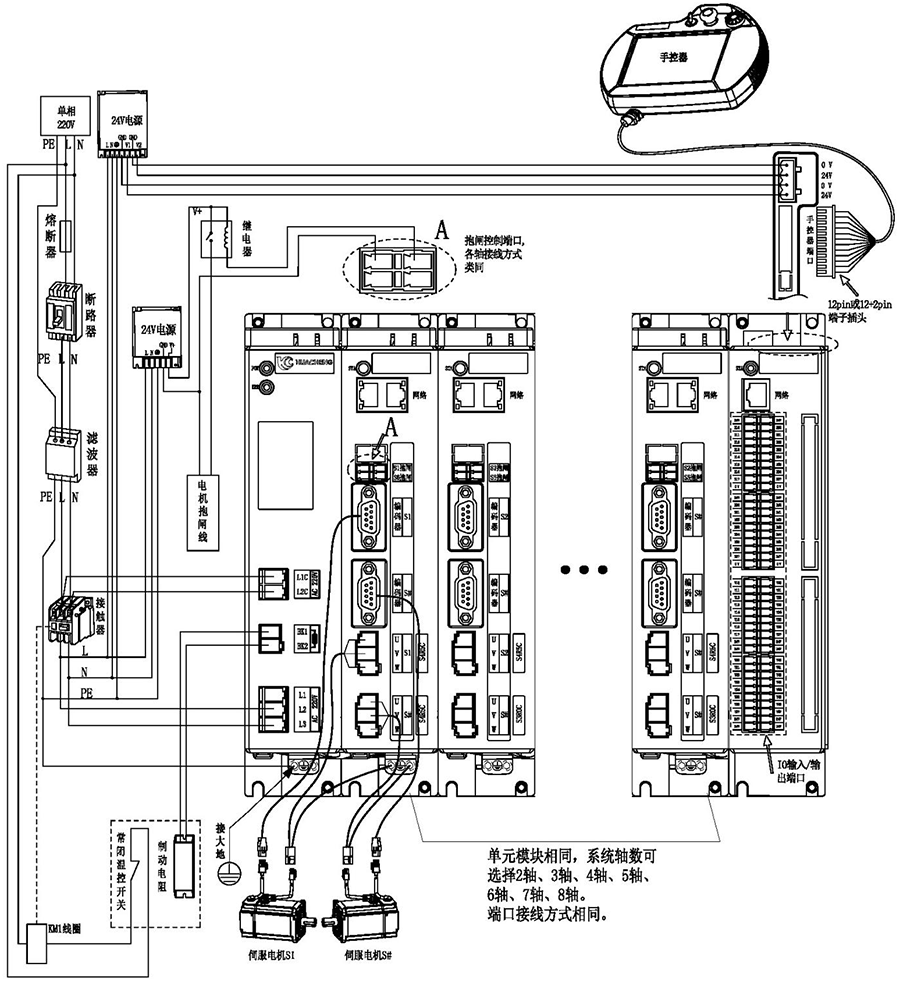

    注意:

    1)用户需要自行评估IO电源是否凌驾标配50W,如凌驾,则需要自行更换大功率电源。

    2)接线完成后手控器上泛起的报警轻按用户手册“8.4 报警及其解决要领”进行处理。

    3)省略号处单位模块相同,系统轴数可选择2轴、3轴、4轴、5轴、6轴、7轴、8轴。端口连接方法相同。

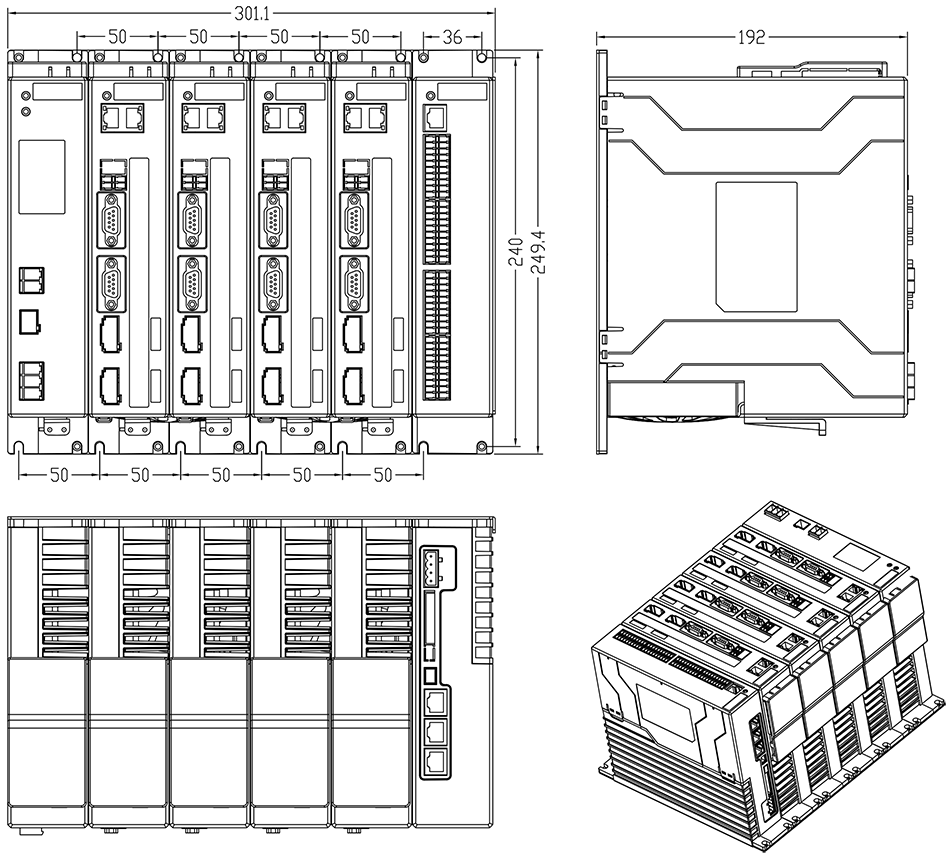

    主控尺寸图:


    k8·凯发天生赢家·一触即发(中国区)官方网站


    装置方法

    螺丝规格

    螺丝长度(max)

    装置扭矩(max)

    螺丝牢固

    M5

    12mm

    7.5kgf.cm


    手控器尺寸图:


    k8·凯发天生赢家·一触即发(中国区)官方网站


    单路开关电源图:


    k8·凯发天生赢家·一触即发(中国区)官方网站


    装置方法

    装置位号

    螺丝规格

    螺丝长度(max)

    装置扭矩(max)

    螺丝牢固

    ①--② ⑦--⑨

    M3

    5mm

    6.5kgf.cm

    ③--⑥ ⑩--?

    M3

    3mm

    7kgf.cm


    双路开关电源图:


    k8·凯发天生赢家·一触即发(中国区)官方网站


    装置方法

    装置位号

    螺丝规格

    螺丝长度(max)

    装置扭矩(max)

    螺丝牢固

    ①--② ⑦--⑨

    M3

    5mm

    6.5kgf.cm

    ③--⑥ ⑩--?

    M3

    3mm

    7kgf.cm


    制动电阻尺寸图:


    k8·凯发天生赢家·一触即发(中国区)官方网站


    型号

    25℃-40℃额定功率(W)

    外形尺寸(mm)

    阻值规模

    电阻体

    A±1.0

    B±1.0

    C±1.0

    D±1.0

    E±0.5

    F

    G±1.0

    0.1~20K

    RXLG

    200

    165

    147

    30

    60

    5.6

    45°

    119

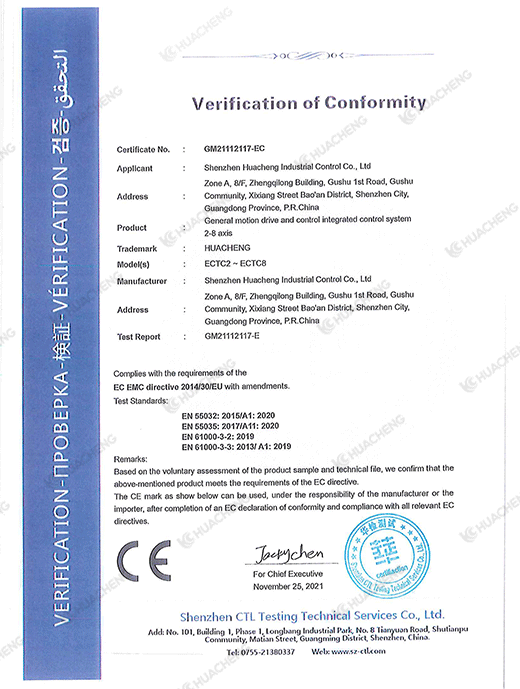

    产品宁静认证——CE认证报告


    k8·凯发天生赢家·一触即发(中国区)官方网站
