八轴工业机械人控制系统(HC-S8)与松下/三菱伺服连线及参数设定

[ 宣布日期：2021-11-05 ] 来源: 【打印此文】 【关闭窗口】

八轴工业机械人，凯发天生赢家一触即发首页标准系列枢纽机械人控制系统，HC-S8。该控制系统输出位置指令对伺服电机进行位置控制，指令脉冲类型为正转脉冲串和反转脉冲串，脉冲输出最大频率为500Kpps，请正确设定伺服驱动器的参数与之匹配。


松下伺服驱动器接线

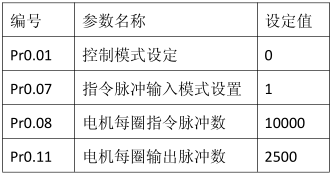

松下A5伺服驱动器参数设定


k8·凯发天生赢家·一触即发(中国区)官方网站

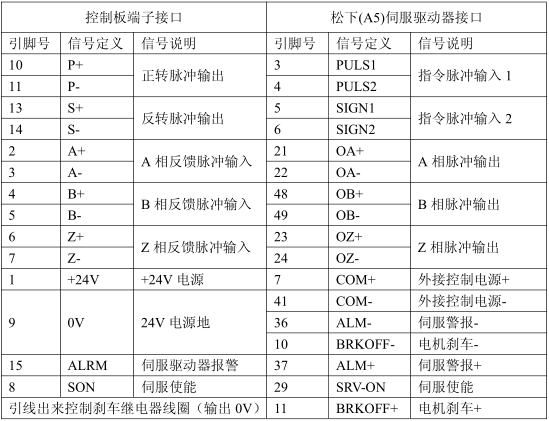

松下A5伺服驱动器接线


k8·凯发天生赢家·一触即发(中国区)官方网站


三菱伺服驱动器接线

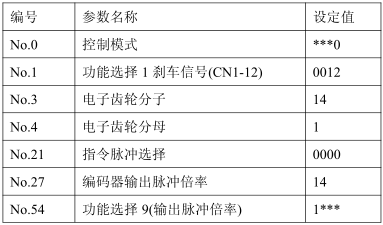

三菱MR-E伺服驱动器参数设定（伺服电机区分率为131072脉冲/转）


k8·凯发天生赢家·一触即发(中国区)官方网站

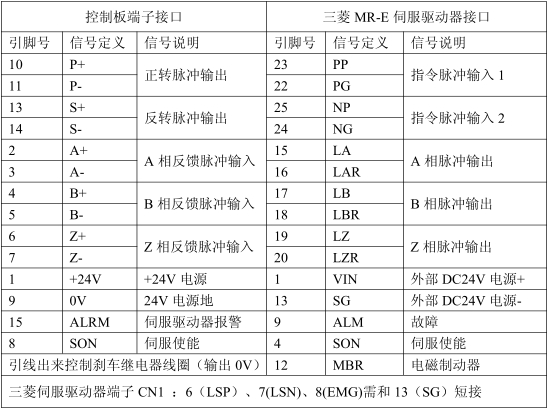

三菱MR-E伺服驱动器接线


k8·凯发天生赢家·一触即发(中国区)官方网站
